既有圖資直接上線
大多數場域的問題不是沒有圖，而是圖打不開、看不懂、搬不動。竣工 CAD 動輒上百 MB，只有工程部門的電腦裝得起軟體；營運、物管與管委會拿到的往往只剩一張 PDF。我們的做法是直接讀既有圖資，把空間邊界、房號與設備抽成結構化資料，讓它在瀏覽器裡就能打開。
可接受的輸入
- 竣工 DWG／DXF：直接讀圖層、文字與圖塊，數十 MB、數十萬圖元的大型組合圖也能處理
- 向量 PDF、平塗導覽圖 JPG／PNG：以色塊與線條抽取空間邊界，不用 AI 重新生成平面圖
- 判讀結果保留原圖依據：每個空間都能回到原圖位置核對，並標示是直接讀到還是推定
實際案例
- 住宅平面規劃 CAD（三房與書房）：7,832 個圖元的 DWG，擷取 50,302 條向量路徑，分出 14 個空間、23 件家具與設備量體
- 小戶型公寓 CAD（兩房）：2,084 個圖元，6 個空間、14 件家具量體；原圖填色只蓋到部分外牆，依成對牆線補建 8 段隔間並保留來源編號
- 兩案都是從壓縮檔拿到 DWG 開始，同一個晚上做到可在瀏覽器點選的 2D 與 3D
適用場景
- 建商：公設與戶內平面在交屋前上線，驗屋與缺失紀錄直接標在空間上
- 公眾場館：既有樓層數位化，招商、導覽與營運共用同一張圖

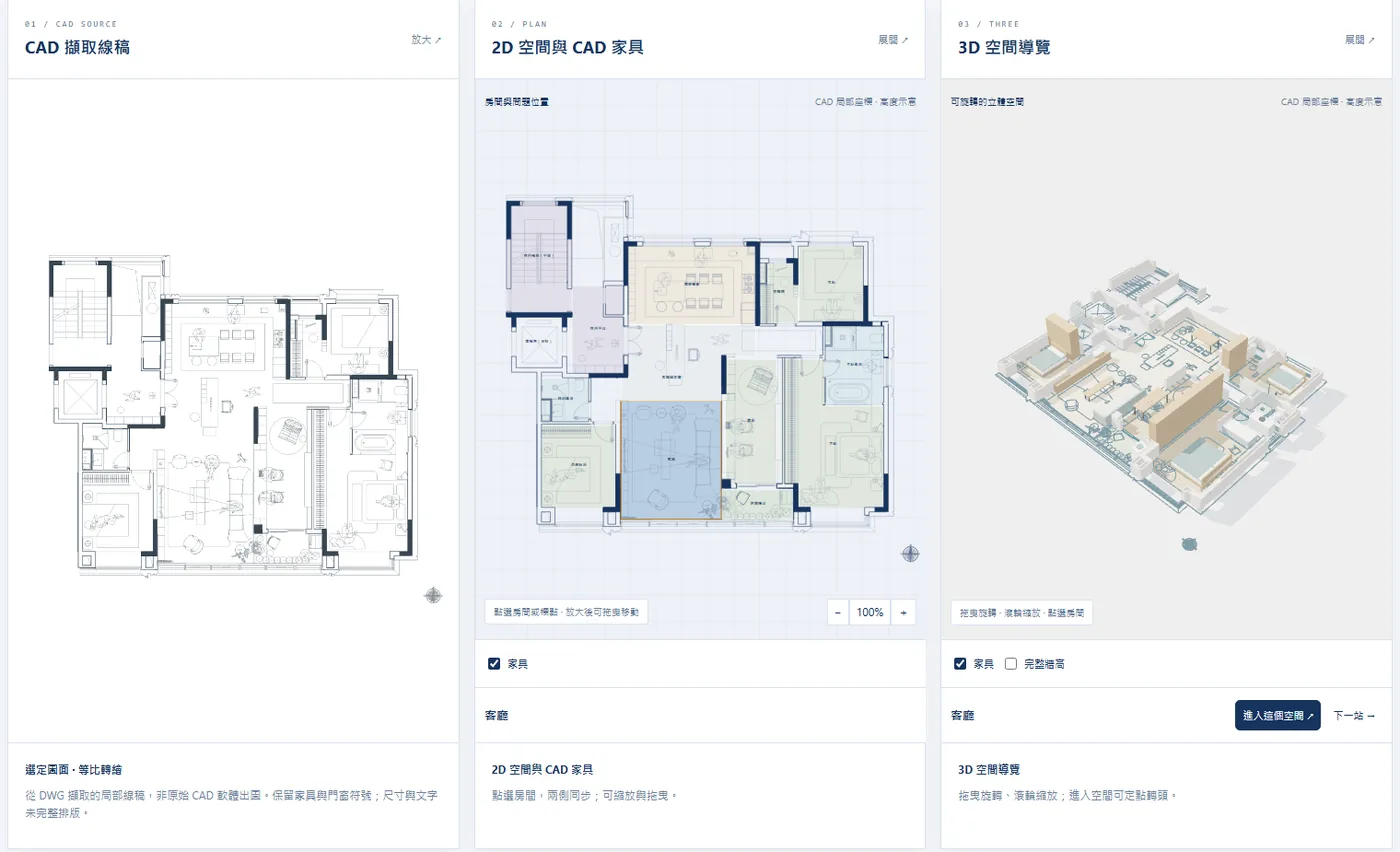

住宅平面規劃 CAD（三房與書房）：從 DWG 擷取的線稿、可點選的 2D 空間與 3D 空間導覽並排，點選任一房間三邊同步。
可維護的空間資料
圖台上線只是開始。建商交屋後管委會要接手，場館每年都有檢修與巡檢。如果空間的 ID 每次重出圖就變，之前掛上去的紀錄就全部失效，圖台會退回成一張好看的圖片。我們把 ID 的穩定性當成驗收條件，而不是附帶功能。
技術特點
- 確定性空間 ID：同一份 CAD 重新產出，房間與設備的 ID 不變
- 紀錄掛得住：圖資重出之後，先前掛在空間上的紀錄仍對到原空間
- 來源可追溯：每段牆與每個空間保留 CAD 來源編號，人工補建的部分另外標示，不畫回原圖
- 自動驗收閘門加抽樣人工核對：自動化不了的那一格刻意留給人
- 圖資改版可比對：哪些空間新增、消失、改名，一份差異清單說清楚
紀錄可以是什麼
- 交屋驗屋缺失與複驗
- 公設設備檢修派工
- 場館年度巡檢與消防查核
- 承租單位與招商狀態

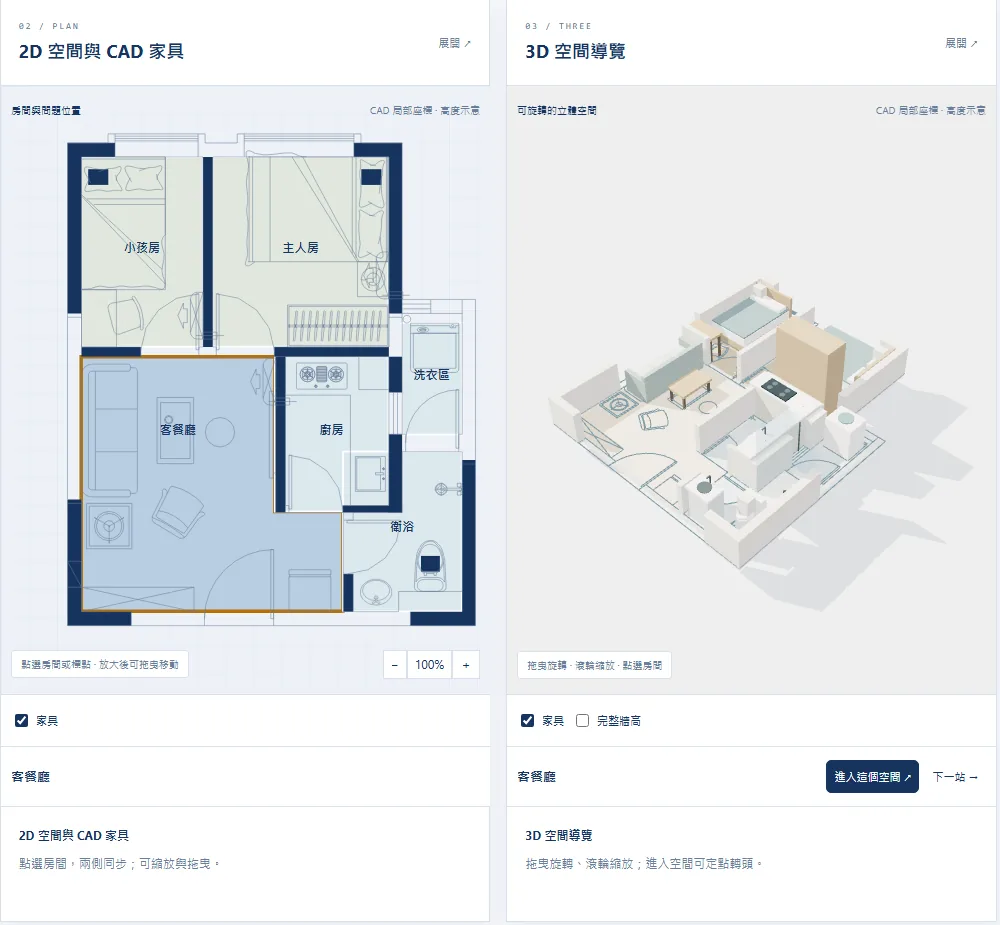

小戶型公寓 CAD（兩房）：每個房間有名稱與 ID，2D 與 3D 指向同一個空間，點選任一邊另一邊同步定位；人工補建的隔間與原圖來源分開標示。
可複用的圖台
同一份描圖資料是唯一的真相來源：2D 平面、3D 量體與 IMDF 標準格式都從它產生，改一處三邊同步。圖台前端是整包可搬的網頁元件，換場域只換資料，不重做地圖。建商做完第一案，第二案就是套用；場館做完出境層，入境層就是同一套流程。
技術特點
- 2D、3D、IMDF 三種輸出同源，不會出現三份圖各說各話
- 兩份住宅 CAD 已實際輸出 IMDF：14 個與 6 個空間單元、牆體與家具各為獨立 fixture，格式驗證零錯誤；空間 ID 由來源編號決定，重跑不變
- 桌機與手機瀏覽器直接看：不裝 App、不裝 CAD、不需要 3D 建模軟體
- IMDF 輸出符合 Apple 與 Google 室內地圖格式，可直接接上我們的 IMDF 圖資建置與圖台託管服務
- 需要限定對象瀏覽時，可加密後放在靜態主機，輸入密鑰才解開，不被搜尋引擎收錄
適用場景
- 建商多案複用：同一套圖台元件，每案只換圖資
- 連鎖或多館場域：統一格式，跨館比對與管理
- 招商與展示：3D 空間示意搭配 2D 樓層平面，對外說明用同一份資料

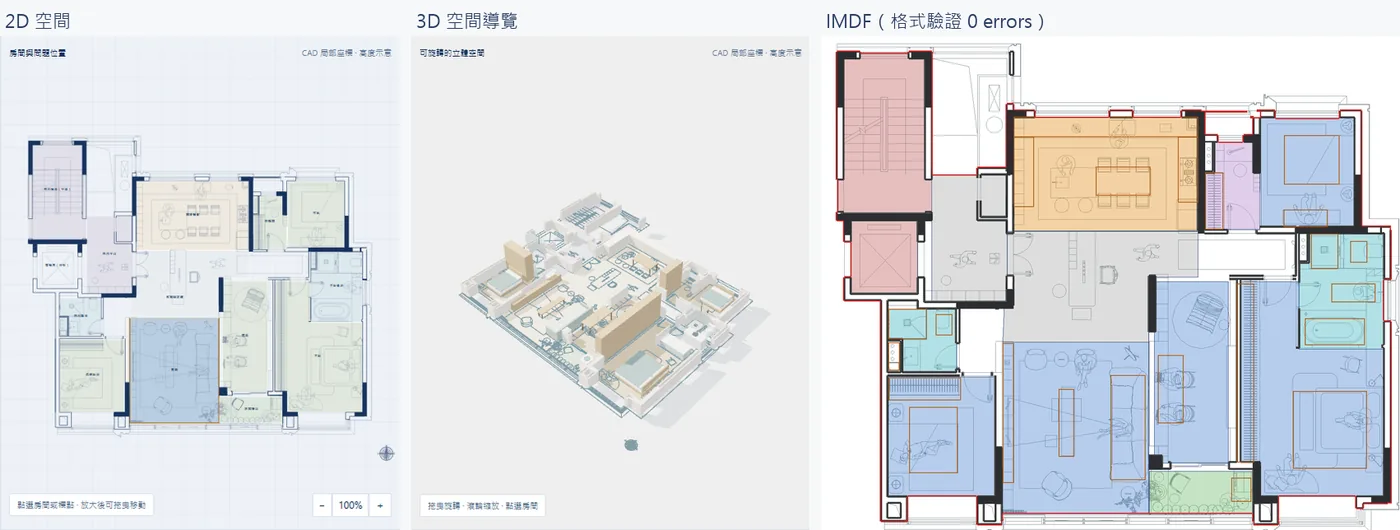

住宅平面規劃 CAD（三房與書房）：同一份空間資料產出的 2D 空間、3D 空間導覽與 IMDF。IMDF 依 Apple 格式驗證 0 errors，房間對到 room、kitchen、restroom、walkway 等正式類別，牆體與家具為 fixture。
「輕量化」的邊界
這套圖台是給營運、交屋與管理用的，不是工程交付用的 BIM。先把邊界說清楚，合作才不會在第一次會議就出現落差
包含
- 樓層、房間、走道、開口與設施的結構化資料，附穩定 ID
- 2D 平面圖台、3D 量體示意、IMDF 標準格式輸出
- 每個空間可掛紀錄、可回原圖核對、可比對版本差異
- 判讀狀態標示：直接讀到、推定、未知，各自分開
不包含
- IFC、Revit 等全 LOD 工程模型與施工級幾何，需要時另行評估
- 未經現場實測前，不提供面積、坪數等量測數值；尺度以圖面宣告單位為準
- 3D 家具與設備為類別示意，不代表實際外觀與尺寸
- 導航與機器人等需要公分級精度的用途，需搭配現勘或掃描校正，我們另有作業流程
怎麼開始
先看一層再決定。第一步只需要你手上已經有的東西
1. 提供既有圖資
DWG、DXF、PDF 或平面圖影像皆可，不需要整理。
2. 圖資盤點報告
回覆每份圖能做到什麼、哪些要人工判讀、單位與尺度有沒有疑義。
3. 首層上線與驗收
以一層為單位交付，通過自動閘門與抽樣人工核對後再擴展。
4. 移交或託管
圖資與圖台可整包移交管委會或營運單位，也可交由我們月租託管。
